教你輕松看懂鋼結構圖

深圳市零五建筑工程有限公司   2018-12-03
鋼結構圖

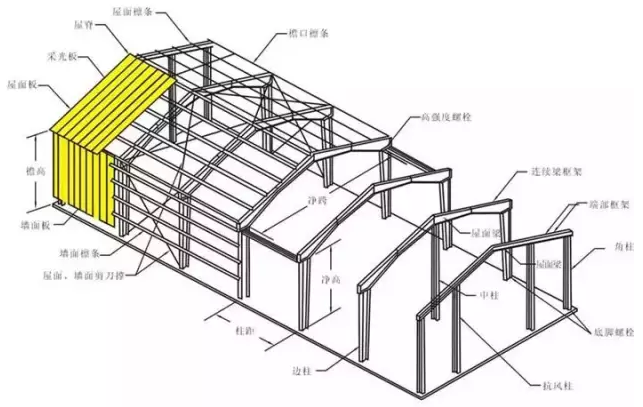

鋼結構

由型鋼連接而成的結構物,例如:鋼梁、鋼屋架、鋼塔架、鋼腳手架等。


鋼結構圖

用來表示鋼結構的圖樣。

型鋼

型鋼是由鋼廠按照標準規格軋制而成的鋼材,其斷面形狀如尺寸是定型的,例如:角鋼、工字鋼、槽鋼等。

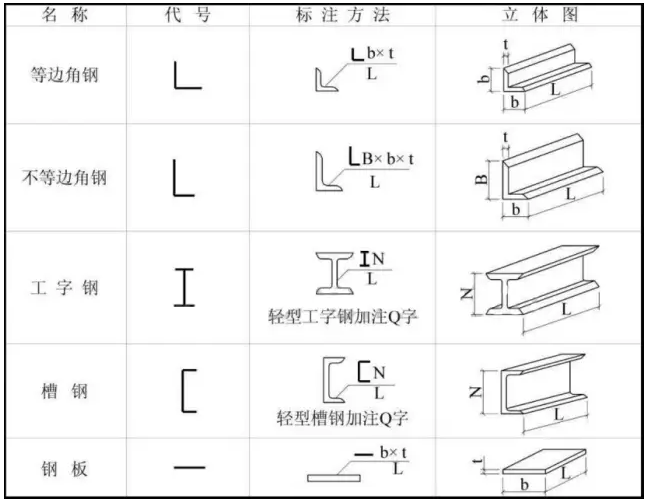

型鋼的代號及標注


鋼結構中型鋼的連接方法

焊接

鉚接

螺栓連接

一、焊接

將被連接的型鋼在連接部位加熱使其和焊條熔化,凝結后成為不可分割的整體。

1、焊縫類型及其符號

坡口焊縫

貼角焊縫

塞焊縫

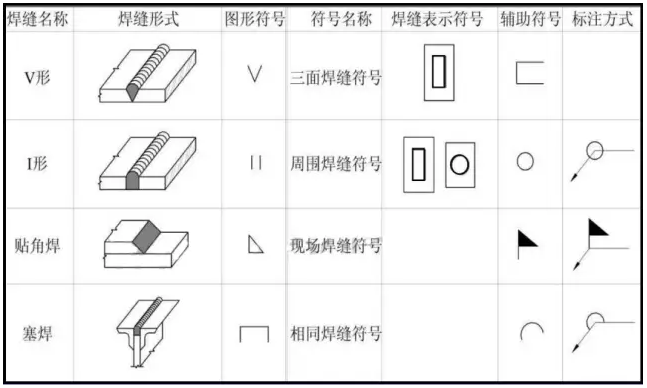

焊縫的圖形符號和輔助符號


2、焊縫的標注

在鋼結構圖中,必須把焊縫的位置、形式、尺寸和輔助要求標準清楚。

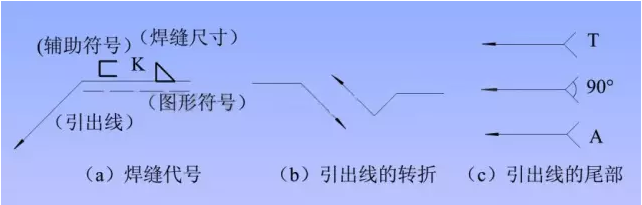

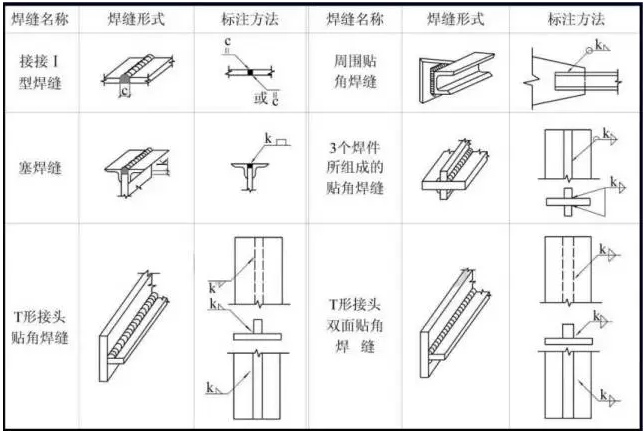

焊縫的標注方法

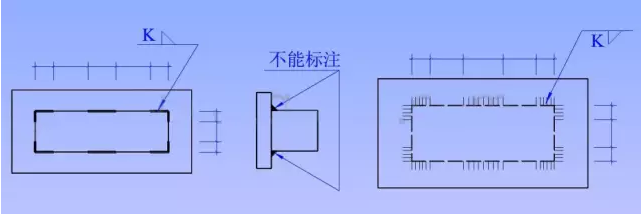

焊縫不連續時的畫法及標注

當焊縫分布不連續時,可見焊縫宜在焊縫處加中實線,不可見焊縫加細柵線

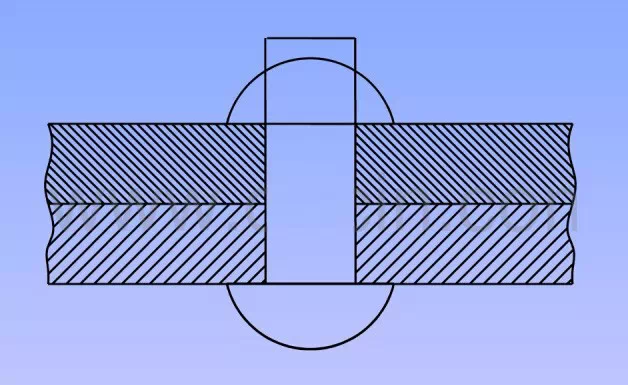

二、鉚接

用鉚釘將兩塊或兩塊以上的鋼板連接在一起


鉚接分類

工廠連接

現場連接

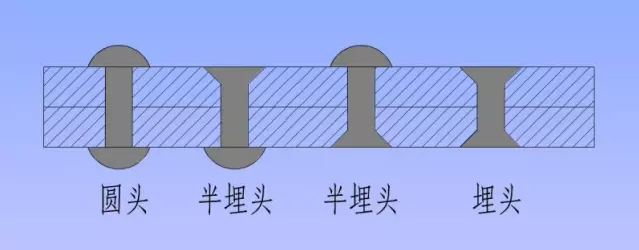

鉚釘類型

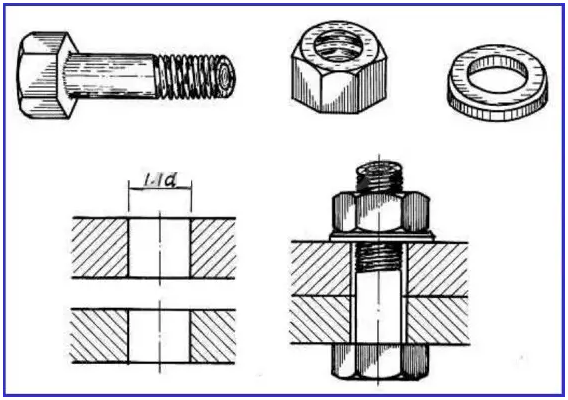

三、螺栓連接

焊接和鉚接都是不可拆卸的連接,螺栓連接是可拆卸的連接

連接方法

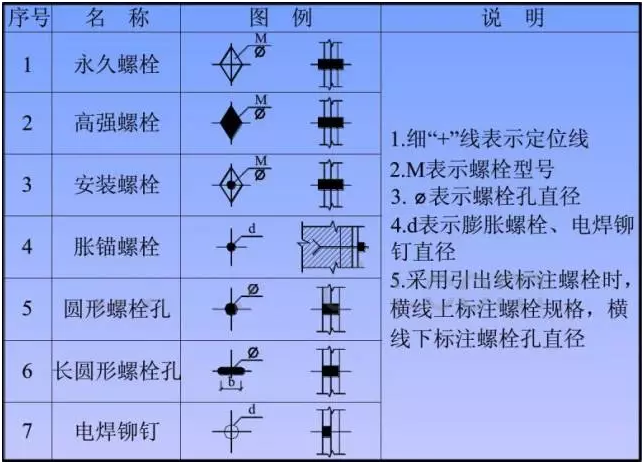

螺栓、孔、電焊鉚釘圖例


鋼梁結構圖

概述

鋼梁常用于大、中跨度橋梁中

鋼梁的種類

鋼板梁

鋼桁梁

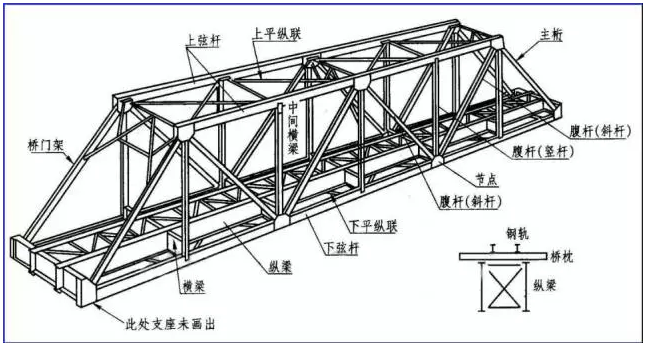

下承式簡支栓焊梁


鋼梁結構圖的內容

設計輪廓圖

節點圖

桿件圖

零件圖

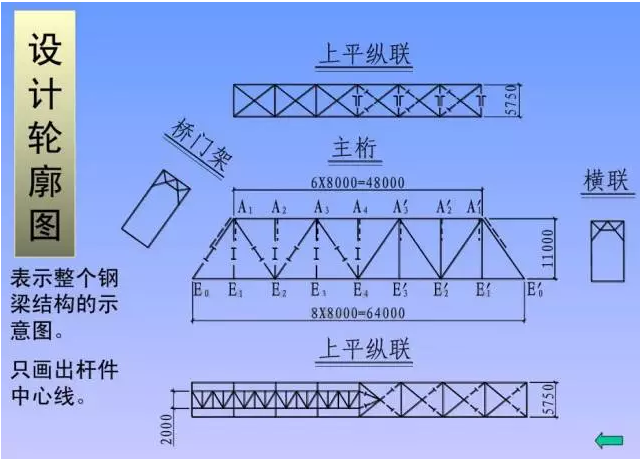

設計輪廓圖


節點圖


節點構造圖

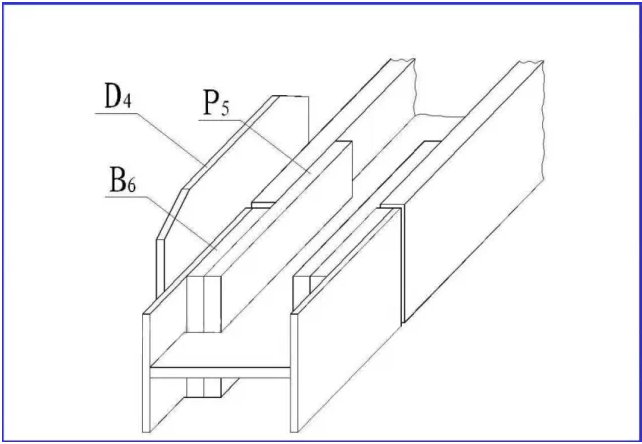

拼接板、填板的拼裝

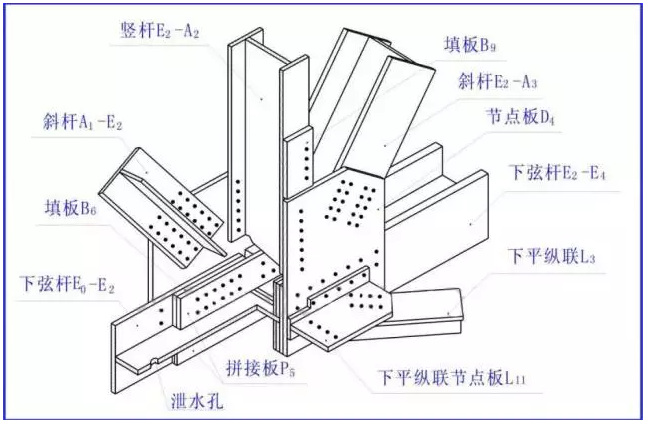

立體圖

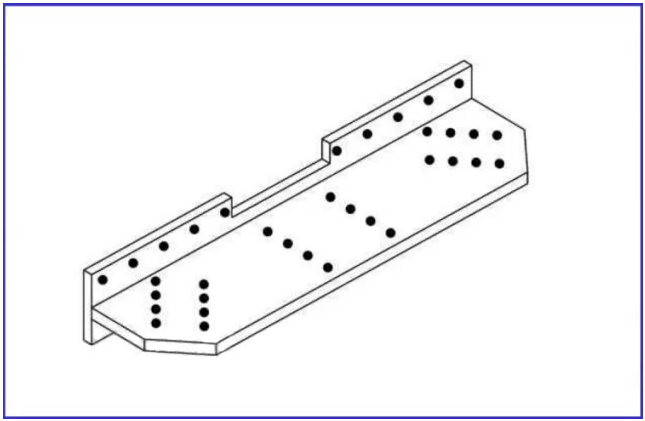

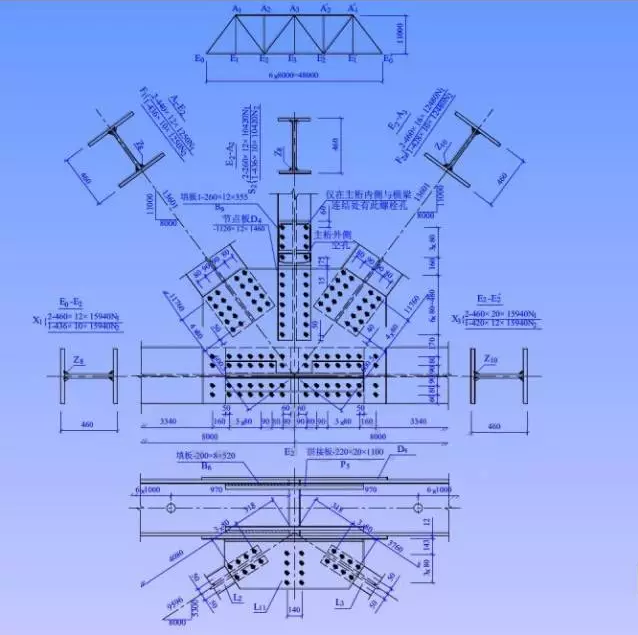

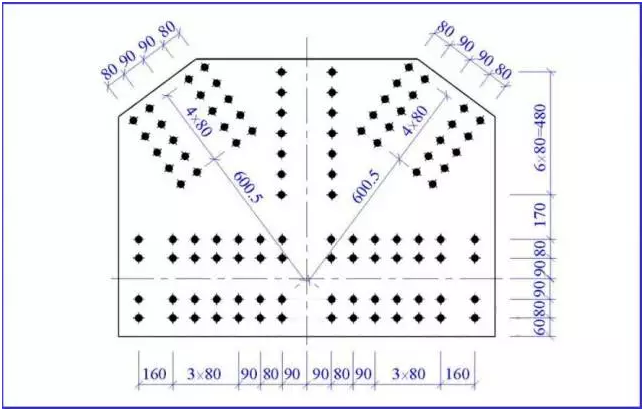

節點板詳圖

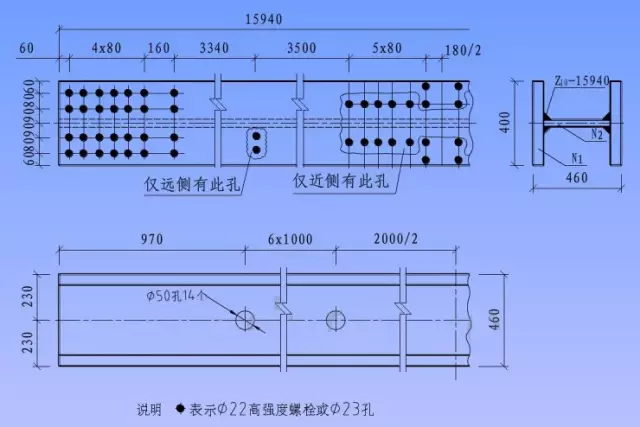

桿件圖

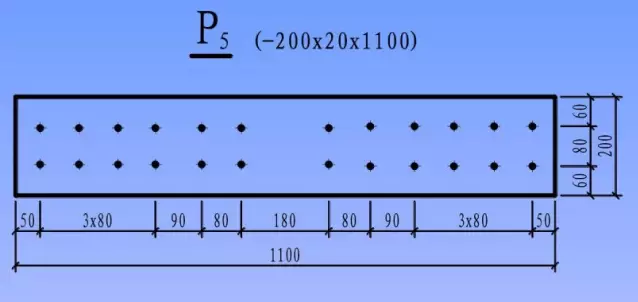

零件圖


鋼屋架結構圖

概述

鋼屋架

鋼屋架結構圖

屋架簡圖、屋架詳圖(包括節點圖)、桿件詳圖、連接板詳圖。

屋架簡圖

屋架簡圖又稱屋架示意圖、屋架桿件幾何尺寸簡圖。

比例:1:100、1:200

單線條表示,桿件長度直接注在單線條旁邊。

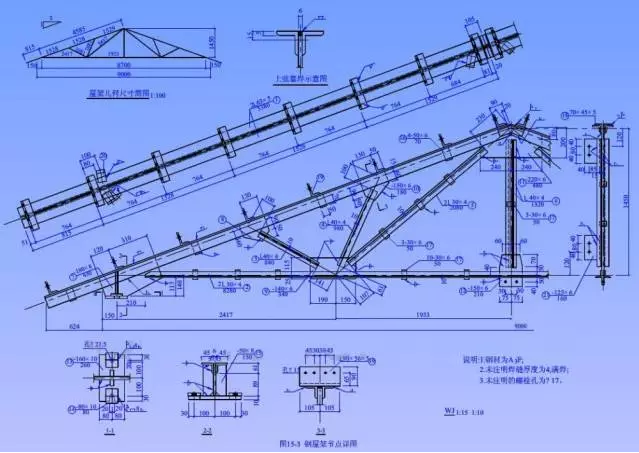

屋架詳圖

圖樣:立面圖,上弦實形輔助投影,剖面斷面圖。

比例:兩種比例:

桿件軸線采用較小比例(1:20,1:15)

節點板、桿件、斷面采用較大比例(1:10,1:5)

圖線:可見輪廓線——中實線

不可見輪廓線——中虛線

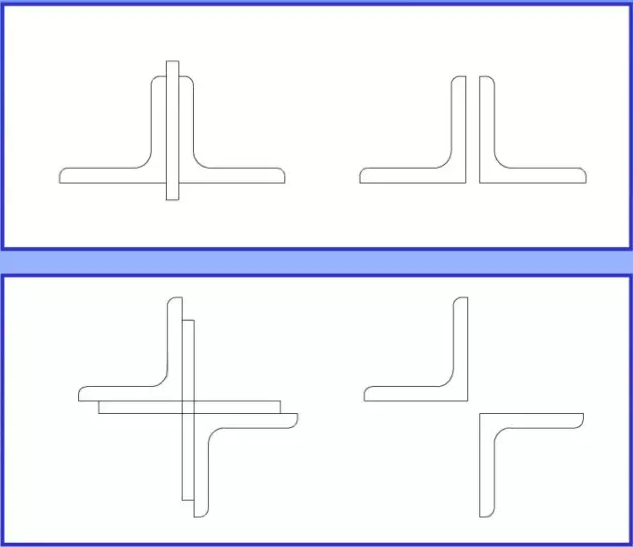

桿件拼接

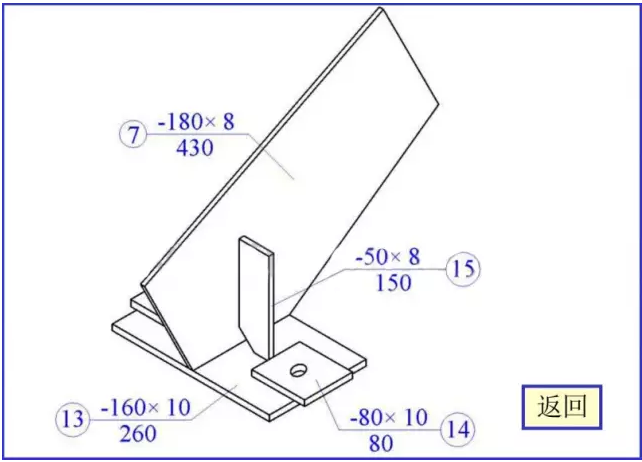

支座節點圖

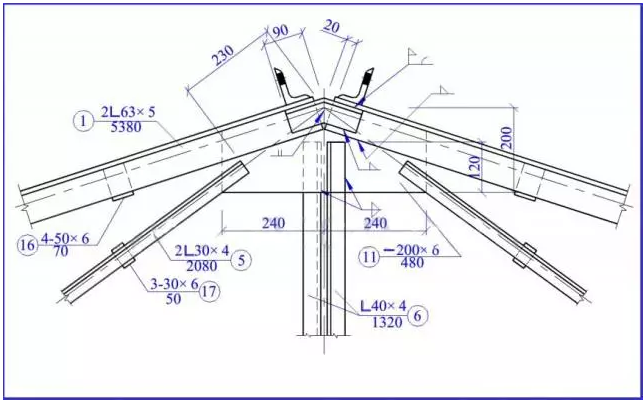

屋脊節點圖
